Vasbeton csoda: a szegedi víztorony mérnöki titkai

A szegedi Szent István téri víztorony nemcsak a város egyik legismertebb építménye, hanem mérnöki ritkaság is. Zielinski Szilárd tervei alapján az egész szerkezet vasbetonból épült, ami a 20. század elején forradalmi megoldásnak számított. A torony 1000 köbméteres vízmedencéje és a hozzá tartozó térbeli rácsszerkezet különleges módon viseli a terhelést. A belső csigalépcső a víztartályon áthaladva jut fel egészen a kilátóig – mindez egyedülálló megoldás volt a maga korában.

Mérnöki bravúr Szegeden a századfordulón

A szegedi Szent István téri víztorony nem csupán gyors megvalósítása miatt kiemelkedő, hanem a belső műszaki megoldásai révén is igazi kuriózum. Zielinski Szilárd úttörő tervezése nyomán a torony szinte minden porcikája vasbetonból készült – korát megelőző koncepcióval a hagyományos anyagokat teljesen háttérbe szorította.

Két test, egy cél: medence és tartószerkezet

A víztorony két fő részre osztható: az egyik maga az óriási vízmedence, amely 1000 m³ víz tárolására alkalmas. A medence alsó vasbeton fenéklemeze a torony teherhordó gerendarácsán nyugszik, de a hatalmas víztömeg nyomását önhordó módon viseli, függetlenítve azt a tartóoszlopoktól.
A másik rész a torony tartószerkezete, egy 20 pilléren nyugvó, forgásszimmetrikus térbeli rácsszerkezet, amely gerendák és oszlopok bonyolult hálózatából áll.

540 acélrúd, 240 csomópont: a vasbeton váza

A szerkezet összetettségét jól jellemzi, hogy mintegy 540 acélbetétes rúd és 240 csomópont alkotja. Ez a finom mérnöki „szövedék” adja a torony vázát, amely nemcsak erős, de rugalmas is, így a víz súlyingadozásait és a szélterhelést is biztonsággal elviseli.

Lépcsőspirál a magasba – víztartályon át

A belső kialakítás további érdekességet tartogat. A torony teljes magasságában vasbeton lépcső kanyarog felfelé a kilátószintig. Az alsó szinteken a lépcsősor a külső és belső pillérgyűrűk között fut spirálisan, majd a tartály szintjétől egy csigalépcső vezet tovább a négy belső pillér között egészen a tetején kialakított kilátóig. Az igazán meglepő megoldás az, hogy ez a központi csigalépcső függőlegesen áthalad a vízmedence közepén – mintegy átszúrja a tartályt –, ami akkoriban merész és szokatlan konstrukció volt.

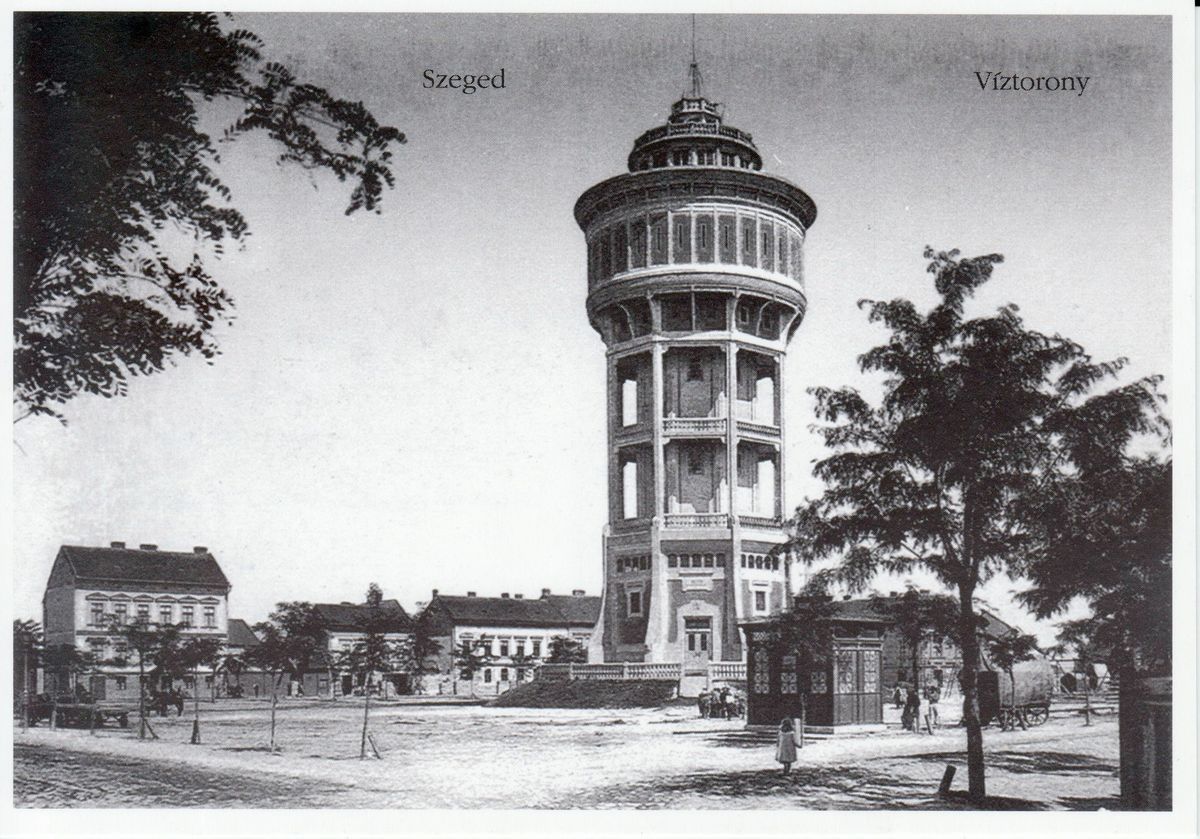

Az „Öreg Hölgy” titkai: minden porcikája vasbeton

A torony teljes magassága 54,9 méter, amiből maga a kilátószint 46 méter magasan van, erre jön még a tető fölé nyúló, kb. 9 méteres vasbeton zászlótartó árbóc. Érdekesség, hogy még a torony bejárati ajtaja is vasbetonból készült, leszámítva a kilincset. Ez jól mutatja, mennyire úttörő módon alkalmazták a vasbetont minden részletben.

Az első a sorban – és ma is áll

A szegedi víztorony Magyarország első vasbeton víztornyai közé tartozik, sőt sok forrás az ország legelső ilyen létesítményeként tartja számon. Kétségtelen, hogy megalkotása idején egyedülálló mérnöki teljesítmény volt, amely példaként szolgált a későbbi víztoronyépítésekhez: a következő évtizedekben több hasonló torony is Zielinski szabadalmait és megoldásait vette alapul.

Napjainkban pedig büszkén mondhatjuk, hogy az „Öreg Hölgy” a legidősebb, ma is működő vasbeton víztorony az országban – élő bizonyítéka a vasbeton tartósságának és Zielinski zsenialitásának.
